BARIERY ISKROBEZPIECZNE ZENERA

Rodzaje barier iskrobezpiecznych

  • Jednokanałowe bariery iskrobezpieczne dla prostych sygnałów z EX bariera zenerapolaryzacją dodatnią lub ujemną w obwodach uziemionych
  • Dwukanałowe bariery iskrobezpieczne dla prostych sygnałów z polaryzacją dodatnią lub ujemną w obwodach uziemionych
  • Bariery iskrobezpieczne Zenera z diodą zwrotną dla pętli prądowych 4 – 20 mA
  • Bariery Zenera dla zmiennych lub bipolarnych sygnałów w obwodach uziemionych
  • Bariery Zenera podłączeniem typu gwiazda
  • Klasyfikacja: II (3)G [Ex ic Gc] IIC

Zastosowanie

Iskrobezpieczne bariery Zenera z serii MM 7… są najprostszym rodzajem iskrobezpiecznego interfejsu przeznaczonego do zabezpieczenia elektrycznych obwodów zastosowanych w strefie zagrożenia wybuchem. W celu poprawnego działania bariery jest konieczne uziemienie obwodu tak aby rezystancja R < 1 Ohm.

Charakterystyka

  • Ilość kanałów: 1, 2
  • Montaż: listwa DIN 35
  • Obudowa: IP 20
  • Wymiary: szer. x wys. x gł. – 12,5 x 99 x 114,5

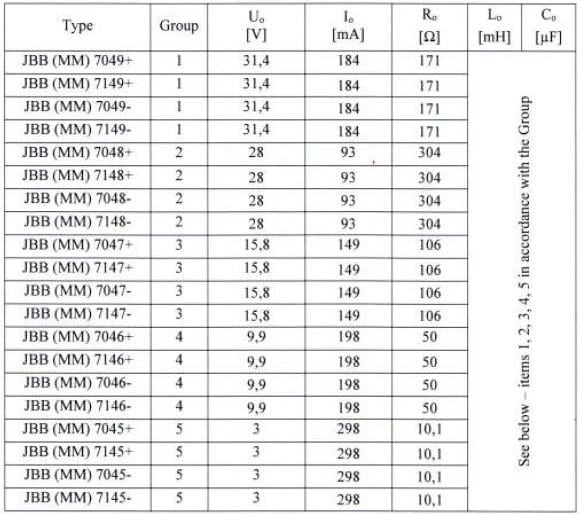

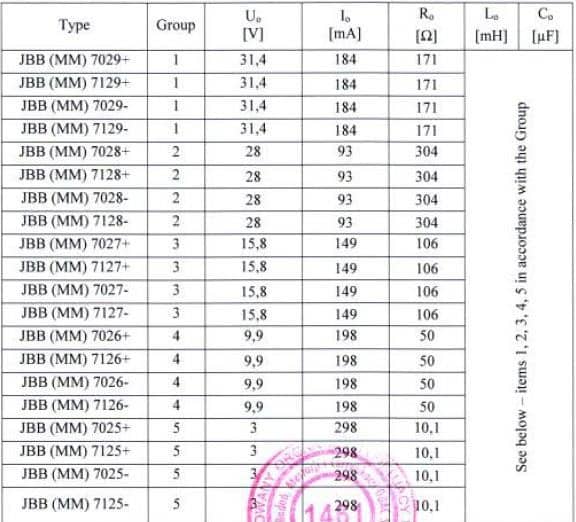

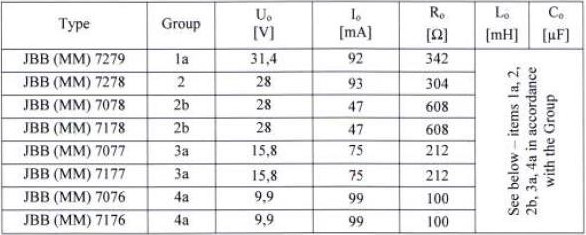

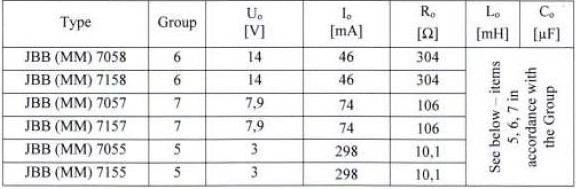

Modele barier Zenera

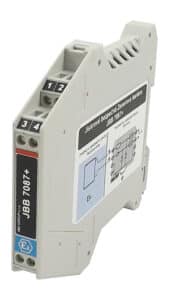

JBB 7087+ Iskrobezpieczne dualne bariery Zenera (dual channel) z diodą zwrotną (return diode) dla zasilania pętli prądowej (4-20 mA) obwodach uziemionych.

JBB 708x+ dla polaryzacji dodatniej napięcia lub prądu, obudowa P12. Dioda zwrotna JBB 718x+

JBB 718x+ Bariera iskrobezpieczna (Bariera Zenera) dla polaryzacji dodatniej napięcia lub prądu, z możliwością wymiany bezpiecznika, obudowa P17

Bariery Zenera – zasada działania

Mechanizm działania diody Zenera opiera się na przebiciu złącza p-n. Przebicie

bariera zenera podłączenie

złącza p-n nazywane zjawiskiem Zenera wynika z gwałtownego wzrostu napięcia prądu przy polaryzacji złącza w kierunku zaporowym napięciem większym niż pewna charakterystyczna dla niego wartość, nazywana napięciem Zenera (UZ).

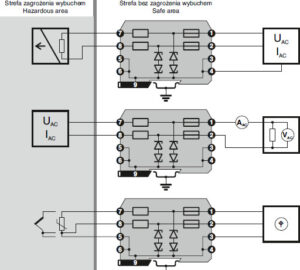

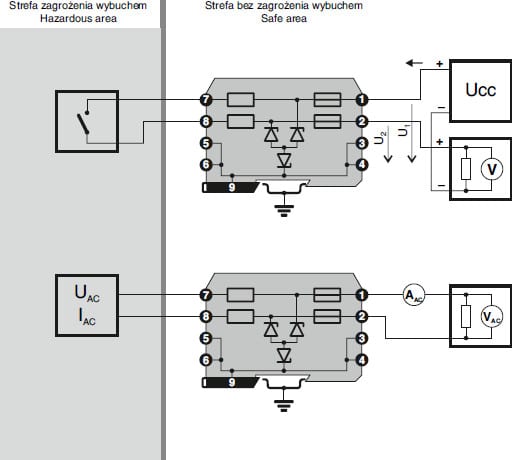

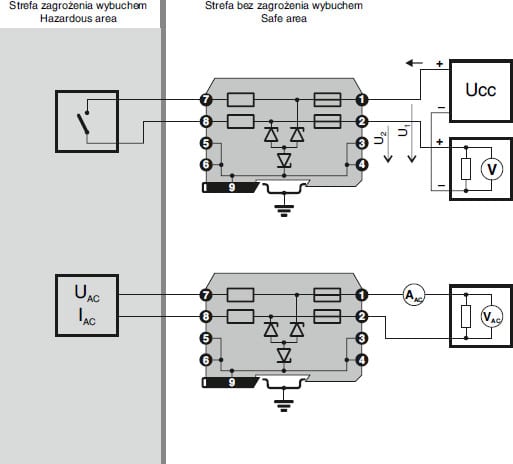

Bariera Zenera – przykłady podłączenia

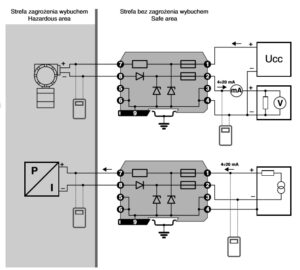

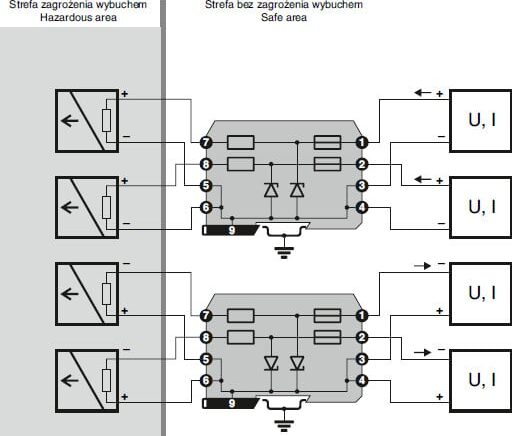

Wejście analogowe w strefie zagrożenia wybuchem:

Stosuje się do transmisji sygnałów elektrycznych od urządzeń, które są umieszczone w strefie zagrożenia wybuchem. Np.: czujniki ciśnienia, temperatury i inne. Urządzenia zą zasilane z pętli prądowej (4-20 mA). Istnieje możliwość użycia również i dla inteligentnej komunikacji protokołów SMART, HART, BRAIN itp.

Wejście analogowe w strefie zagrożenia wybuchem:

Stosuje się na przykład do sterowanie zaworów, czujników położenia i pozostałych urządzeń, które są umieszczone w strefie zagrożenia wybuchem. Urządzenia są zasilane z pętli prądowej (4-20 mA). Istnieje możliwość użycia również i dla inteligentnej komunikacji protokołów SMART, HART, BRAIN itp.
