CZUJNIKI RUCHU PiR + MW

Ochrona przeciwwłamaniowa w strefach zagrożonych wybuchem wymaga stosowania certyfikowanych iskorbezpiecznych czujników ruchu PiR. Kompleksowe rozwiązanie zgodne z ATEX to zestaw składający się z iskrobezpiecznych czujników PiR lub dualnych czujników PiR + MW zasilanych iskrobezpiecznym zasilaczem typu MM 2012. Linia alarmowa i sabotażowa jest zabezpieczona przez dwukanałowy separator przekaźnikowy typu MM5016.

Iskrobezpieczne czujki ruchu w stosowane są również w systemach sterowania oświetleniem w strefie zagrożonej wybuchem. W zestawie oprócz iskrobezpiecznego zasilacza stosowany jest jednokanałowy separator typu MM5011.

ISKROBEZPIECZNY CZUJNIK RUCHU PiR + MW

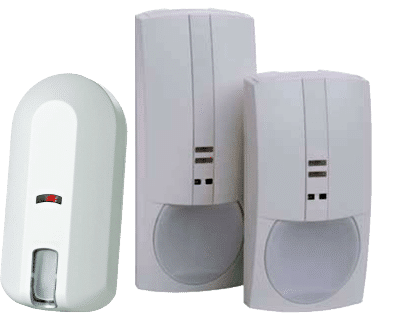

Charakterystyka czujnik ruchu PiR MW

  • Napięcie zasilające Ui: 13,02 V DC
  • Ii: 125 mA
  • Pi: 0,407 W
  • Ci: 2 uF
  • Ceq: < 1000 uF
  • Li: 0
  • Max. sygnał sinusoidalny (od 0 do 100Hz): 2,0 Vpp
  • Pobór prądu (max): 24 mA/12 V
  • Wyjście alarmowe:
    – alarm: 30 V DC/100 mA
    – anti masking: 30 V DC/100 mA
    – tamper switch 30 V DC/100 mA
    – czas opóźnienia alarmu: 2 sec
    – czas opóźniania antimasking 20 s
    – czas zestyku przekaźnika antimasking 2 s
  • System optyczny: czarne lustro podczerwieni
  • System mikrofalowy 10,525 Ghz lub 10,687 GHz
  • Wysokość montażu: 1,5 – 4,0 m
  • Warunki pracy:
    – Temperatura pracy: -20° do +50°C
    – Obudowa wg IEC 529: IP 40
    – Odporność częstotliowściowa (0.1 – 2000 MHz): > 20V/m
  • Wymiary: 160 x 77 x 47
  • Klasyfikacja: II 2 G Ex ia IIB T4, V2
  • Modele: MMO Ex, MMVTAM12 Ex, VW33430 Ex, VW 33440 Ex
  • Certyfikat: FTZU 10 ATEX 0140, FTZU 10 ATEX 0141, FTZU 10 ATEX 0143

Zastosowanie

Iskrobezpieczne czujniki ruchu PiR, są przeznaczone do wykrywania i sygnalizacji wejścia osoby niepożądanej do chronionego obiektu ze strefą zagrożenia wybuchem. Do zasilenia i transmisji sygnału należy użyć certyfikowanego iskrobezpiecznego zasilacza iskrobezpiecznego separatora przekaźnikowego w celu odseparowania kanału sygnałowego. Z iskrobezpiecznego zasilacza jest dopuszczalne zasilanie tylko jednego detektora. Podłączenie wyjściowych zestyków musi być realizowane identycznym sposobem jak powyżej – używamy jednego iskrobezpiecznego separatora.

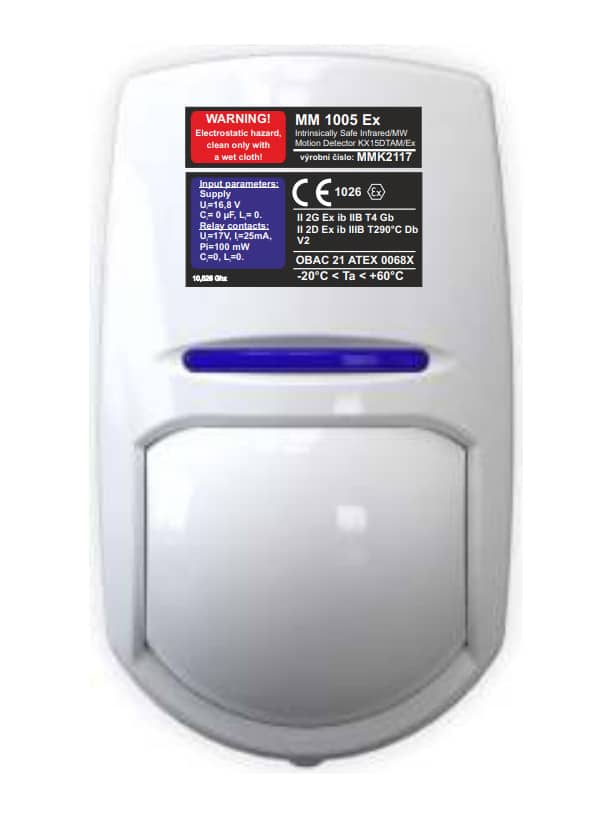

MM 1005 Ex MMG Iskrobezpieczny Iskrobezpieczny detektor PIRMWdetektor PIR+MW Dualny detektor PIR+MW

  • Zasięg 15m (85 °, 60 stref w 7 poziomach)
  • Technologia Blue Wave zapewnia adaptację do warunków oświetlenia w otoczeniu i minimalizację fałszywych alarmów
  • Funkcja automatycznego dostosowania czułości
  • Cyfrowa kompensacja temperaturowa
  • Uszczelniona optyka
  • poziom bezpieczeństwa EN 50131-2

Zasilanie musi być wykonane z iskrobezpiecznego źródła, styki wyjściowe alarmu i sabotażu muszą być oddzielone barierą – iskrobezpieczny separator przekaźnikowy (np. MM 5016). Przy większej liczbie czujek można zastosować jeden zasilacz o większej mocy o maksymalnym bezpiecznym napięciu wyjściowym Ui = 16,8 V.

Iskrobezpieczny dualny czujnik ruchu PIR_MW MM 1005 Ex – dokumentacja PDF

Iskrobezpieczny Czujnik Ruchu PiR MM 1006 E – dokumentacja PDF

Iskrobezpieczny Czujnik Ruchu PiR + MR VW33440 EX – dokumentacja PDF

MMVTAM12Ex – VISIONIC TOWER 12 Ex przemysłowy dualny, iskrobezpieczny detektor ruchu PIR + MW – dokumentacja PD2
