INTELIGENTNA  KONTROLA - prąd boczny ropy w wodzie EXS Controller

WARUNKI PRACY:

• Temperatura otoczenia -20°C do 60°C
• Temperatura procesu -20°C do 200°C
• Ciśnienie projektowe 100barg
• Standardowe ciśnienie pracy 0 – 10barg
• Prędkość przepływu 0.5 – 10 m/

MECHANICZNE:

• Wymiary W268mm x H353mm x D177mm
• Waga <25KG
• Połączenia procesowe 3/4” NPT (dostępne inne opcje)
• Części narażone na kontakt z substancją 316L SS Standard
• Części nienarażone na kontakt z substancją 316L SS
• Obudowa IP66 / IPW66

POMIAR:

• Źródło światła Stały laser o mocy 3 mW lub głęboko UV dioda LED
• Metoda pomiaru Spektrometria fluorescencyjna
• Zakres pomiarowy ppb – 10,000 ppm*
• Zakres (głęboko UV) ppb – 50,000ppm*
• Dokładność +/- 1%
• Szybkość próbkowania < 1 sec
• Powtarzalność < +/- 1%

INTERFEJS KONTROLERA:

• Analogowy 1 x 4-20mA, HART (optional)
• Ethernet 10/100 Mbps
• Wifi
• Cyfrowy 2 x swobodne kontakty voltowe

EXS Controller – Prąd boczny ropy w wodzie – DOKUMENTACJA PDF

PRZYKŁADY ZASTOSOWAŃ

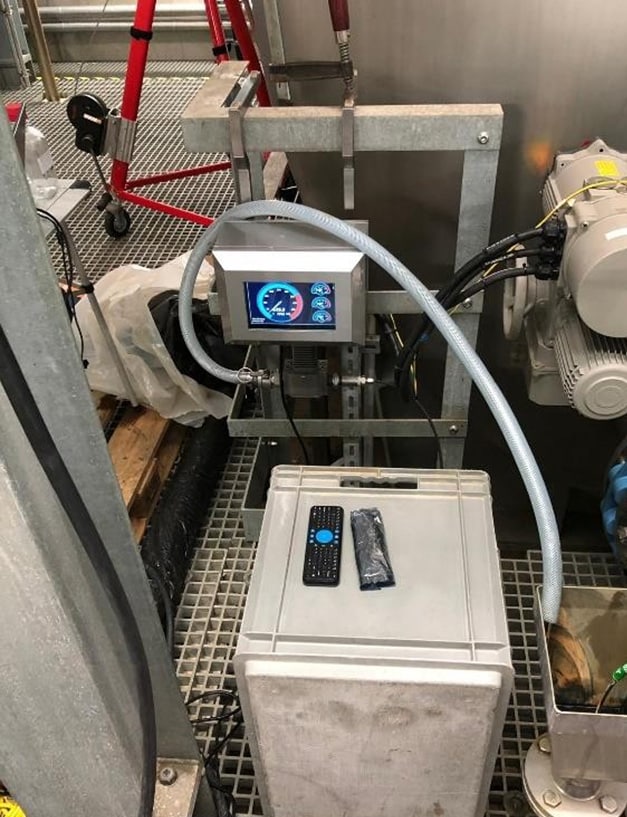

EXS-1 Austria – Zainstalowany w 2018 roku. Oczyszczanie wody produkcyjnej.

Ten operator przetestował kilka różnych marek analizatorów online do pomiaru oleju w wodzie, aby wybrać najlepiej dostępną technologię, która miałaby być używana jako instalacja stała. Wykorzystano kilka kryteriów wyboru, a po gruntownym programie testowym Inov8 EXS został wybrany jako najbardziej solidne i dokładne rozwiązanie o najniższych wymaganiach dotyczących konserwacji. Dodatkowo zauważono, że poziom oferowanego wsparcia został dobrze przyjęty i był ważnym czynnikiem podczas wyboru.

EXS-1 jest teraz trwale zainstalowany w zakładzie oczyszczania wody produkcyjnej. Ropa naftowa jest usuwana z wody produkcyjnej za pomocą tradycyjnych metod separacji, a EXS-1 zapewnia ciągłe pomiary oleju w wodzie. Klient wskazał następujące korzyści z instalacji analizatora online do pomiaru oleju w wodzie:

• Obniżone wydatki na chemikalia – zaoszczędzone dziesiątki tysięcy funtów na kosztach koagulantów
• Monitorowanie pomimo Covid-19 – prawie brak personelu na miejscu
• Zaoszczędzone koszty próbkowania ręcznego – eliminacja 3 próbek laboratoryjnych tygodniowo
• Lepsze zrozumienie systemu wody produkcyjnej – zdolność do monitorowania i łagodzenia zaburzeń

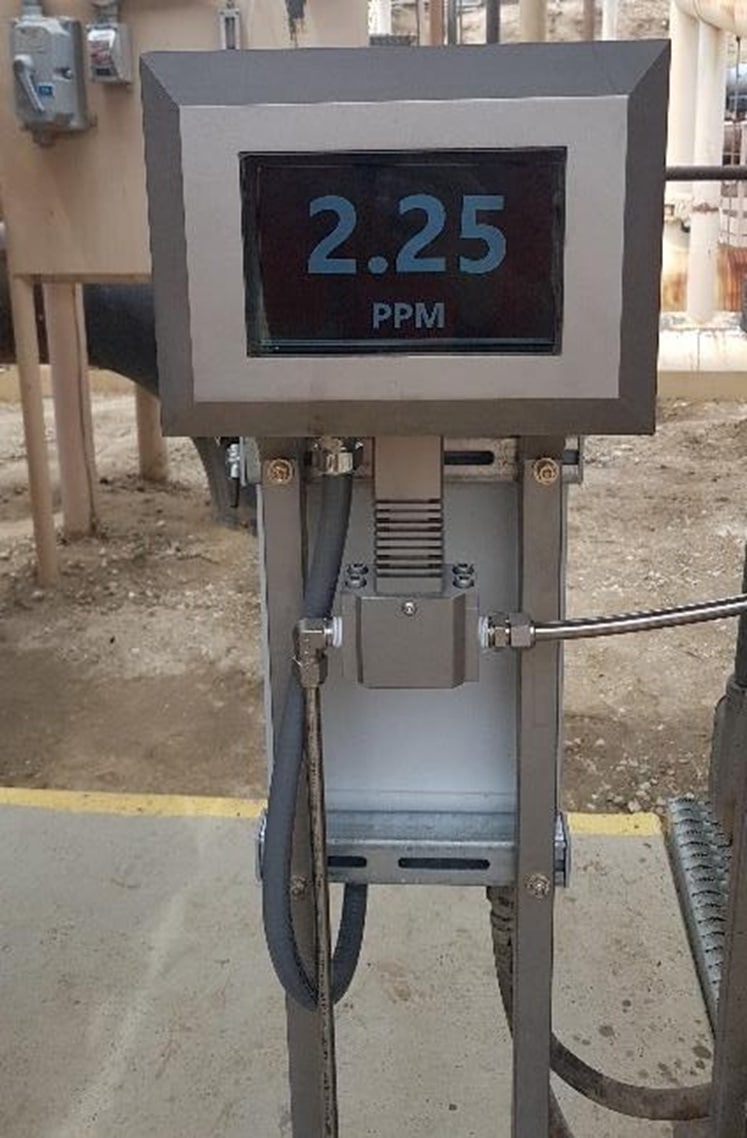

EXS-2 Kalifornia – Zainstalowany w 2019 roku

Oczyszczanie Wody Produkcyjnej

Podsumowanie
Firma Inov8 Systems została skontaktowana przez klienta, który miał trudności z uzyskaniem niezawodnych wyników pomiarów oleju w wodzie online. Po dokładnym zrozumieniu problemów, ekspert ds. zastosowań firmy Inov8 Systems zainstalował i uruchomił nasz analizator online EXS-2. Od tego czasu analizator został skonfigurowany do dokładnego odczytu i nie wymaga ingerencji manualnej.

Kontekst
Poprzednie próby pomiaru oleju w wodzie online napotykały na podobne problemy:

Zanieczyszczenie siarczkiem żelaza – Wysoka zawartość FeS spowodowała znaczne zabrudzenie okna optycznego urządzeń pomiarowych.

Plamy po ciężkim oleju – Ciężki olej (około 14° API grawitacji) również spowodował zabrudzenie okna, dodatkowo ciężki olej może być trudniejszy do dokładnego pomiaru ze względu na większe efekty mętności. Może także prowadzić do skupisk oleju w komorze pomiarowej.

Wysoka temperatura otoczenia – Wysokie temperatury w okresie letnim także prowadziły do awarii komponentów spowodowanych przegrzewaniem.
Wymienione wyżej problemy prowadziły do niewiarygodnych wyników i wysokich kosztów operacyjnych związanych z ręcznym czyszczeniem, czyszczeniem chemicznym i konserwacją analizatora.

Rozwiązanie:

Firma Inov8 Systems przeprowadziła badanie terenowe i zdecydowała, że EXS-2 będzie najbardziej odpowiednim rozwiązaniem. EXS-2 został zainstalowany/uruchomiony w ciągu pół dnia, a kolejne półtora dnia zostało poświęcone do precyzyjnego dostrojenia ultradźwięków dla optymalnej wydajności czyszczenia oraz dostosowania analizatora do wyników laboratoryjnych (EPA 1664).

EXS-2 to analizator typu bypass, który wykorzystuje fluorescencję indukowaną laserem, szybkie czyszczenie ultradźwiękowe RapidWave oraz najnowsze oprogramowanie, aby zaoferować rozwiązanie wcześniej niedostępne dla najbardziej ekstremalnych wyzwań.

Wyniki

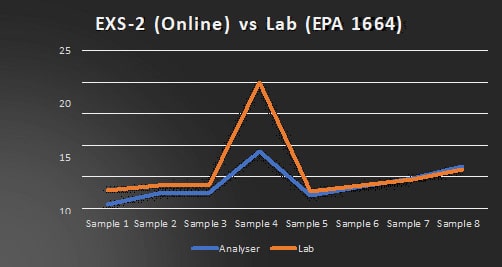

Analizator został poprawnie skonfigurowany i dokładnie odczytuje wyniki bez konieczności ingerencji manualnych. Wykres poniżej przedstawia wydajność w porównaniu do wyników laboratoryjnych (metoda EPA 1664).

Technologie użyte do przezwyciężenia wyzwań

RapidWave ultradźwiękowe czyszczenie – Zastosowano najbardziej wydajny i efektywny mechanizm czyszczenia, aby poradzić sobie z największym wyzwaniem w projekcie. Cykl czyszczenia został skonfigurowany na szybki cykl 20 pulsów na sekundę, co bez RapidWave byłoby niemożliwe i zajęłoby 20 sekund na cykl, co prowadziłoby do znacznego uszkodzenia okna i zwiększenia kosztów konserwacji.

RapidWave Konwekcjonalne
Cykl 20 razy / sekunda 20 razy / minuta
Czas czyszczenia na minutę 1 sekunda 20 sekund

20 X bardziej efektywne czyszczenie
20 X mniejsze uszkodzenia

Chłodzenie termoelektryczne – Nowatorska metoda chłodzenia utrzymuje główny procesor w bezpiecznej temperaturze, zapobiegając przedwczesnej awarii w wysokich temperaturach otoczenia.

Podsumowując, EXS-2 pozwolił klientowi przezwyciężyć wcześniejsze problemy i teraz posiada wyniki pomiarów oleju w wodzie, na które można polegać przy podejmowaniu decyzji operacyjnych.
