INTELIGENTNA  KONTROLA - uniwersalny pomiar i kontrola oleju w wodzie GPP Controller

gpp sonda oleju

GPP Controller

Wykorzystując dziesięciolecia doświadczenia w dziedzinie innowacji dla przemysłu naftowego i gazowego, firma Inov8 Systems wprowadza na rynek kolejną generację produktów, dostosowanych do ewoluującego rynku o dynamicznych wymaganiach.

gpp controller olej w wodzie

Cechy

    • Unikalna w branży – szybka fala ultradźwiękowa do samoczyszczenia
    • Niskie wymagania co do napięcia stałego zasilania – dostępne są również inne opcje, w tym napięcie przemiennego (AC).
    • Wiele opcji komunikacji umożliwiających zdolności
      zarządzania.
    • Sonda z zintegrowanym sterowaniem.
    • Regulowany uchwyt montażowy do głębokości wkładania
      sondy.
    • Zintegrowany kolorowy wyświetlacz.
    • Masa poniżej 12 kg – łatwy do transportu.

Korzyści

  • Niski koszt posiadania dzięki brakowi regularnego konserwowania i rutynowej kalibracji.
  • Proste w użyciu intuicyjne interfejsy do konfiguracji i kontroli.
  • Lekka konstrukcja i łatwy dostęp do przyrządu bez konieczności demontażu z procesu.
  • Minimalne wymagania dotyczące instalacji (24VDC).
  • Zdalne monitorowanie i automatyczna kontrola procesu.
  • Ciągłe pomiaru w czasie rzeczywistym; czas reakcji na zmiany procesu poniżej 1 sekundy.
  • Standardowa gwarancja na części przez 24 miesiące.

WARUNKI PRACY:

  • Temperatura otoczenia -20°C do 50°C
  • Temperatura procesu -20°C do 200°C
  • Ciśnienie projektowe 100barg
  • Standardowe ciśnienie pracy 0 – 10barg
  • Prędkość przepływu 0.5 – 10 m/s

MECHANICZNE:

  • Wymiary długość sondy od 0.75m do5.0m
  • Waga <9.8KG
  • Połączenia procesowe Flansza 2” ANSI (dostępne inne)
  • Części narażone na kontakt z substancją 316L SS Standard
  • Części nienarażone na kontakt z substancją 316L SS
  • Obudowa / Sonda IP66, IP68

POMIAR:

  • Źródło światła Stały laser o mocy 3 mW lub głęboko UV dioda LED
  • Metoda pomiaru Spektrometria fluorescencyjna
  • Zakres pomiarowy ppb – 10,000 ppm*
  • Zakres (głęboko UV) ppb – 50,000ppm*
  • Dokładność +/- 1%
  • Szybkość próbkowania < 1 sec
  • Powtarzalność < +/- 1%

INTERFEJS KONTROLERA:

  • Analogowy 1 x 4-20mA, HART (optional)
  • Ethernet 10/100 Mbps
  • Wifi
  • Cyfrowy 2 x swobodne kontakty voltowe

GPP Controller Inteligentna kontrola – oleju w strumieniu wody – DOKUMENTACJA PDF

PRZYKŁADY ZASTOSOWAŃ

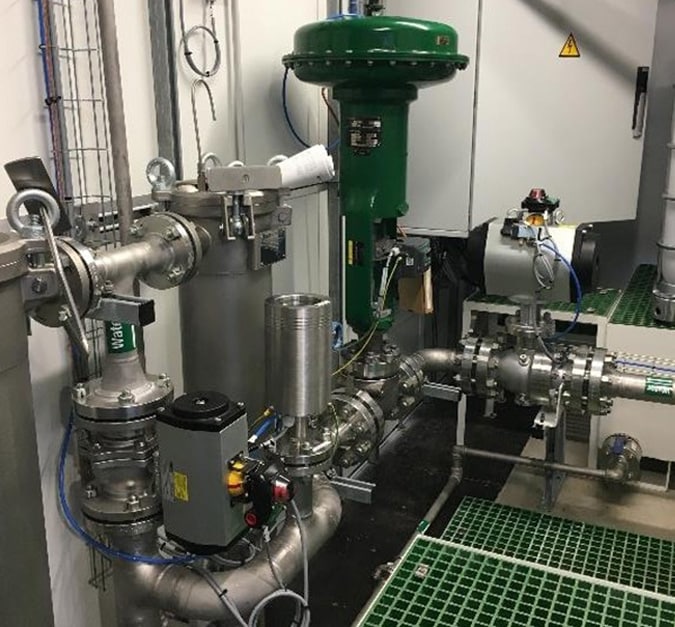

GPP Onshore Argentina – Zainstalowany w 2019 roku

Wzmacnianie Odzysku Ropy za pomocą Polimerów
Końcowy użytkownik stosuje polimery do zwiększenia efektywności odzysku ropy. Polimery wymagają dużej ilości wody do nawodnienia polimeru przed wstrzyknięciem go do zbiornika, a w tym miejscu do nawodnienia wykorzystuje się wodę produkcyjną. Jedną z głównych kontroli jakości wody produkcyjnej jest to, że zawartość oleju powinna być <40 ppm (cząstek na milion). Na każdym miejscu stosowana jest sonda ogólnego zastosowania (GPP), aby monitorować zawartość oleju w wodzie produkcyjnej przed zmieszaniem z polimerem i jest ustawiona do alarmowania, jeśli stężenie przekracza 40 ppm.

GPP Controller sonda oleju

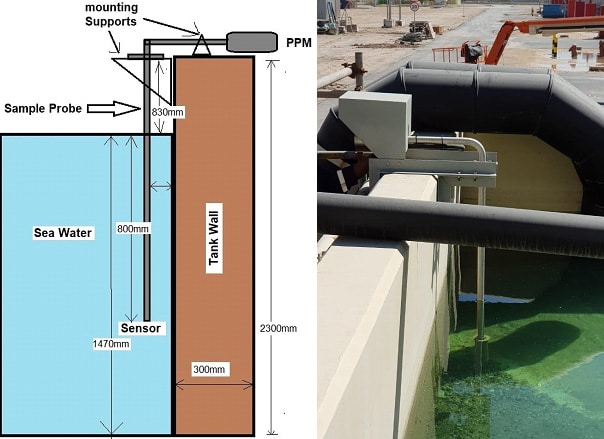

GPP Onshore Qatar – Haffar Petroleum – Zainstalowany w 2020 roku

Wykrywanie węglowodorów w wodzie morskiej do instalacji energetycznej
Woda morska jest wykorzystywana jako źródło wody dla instalacji energetycznej, dlatego kluczowe jest to, aby woda morska nie zawierała węglowodorów. GPP jest zamontowany poziomo na ścianie zbiornika z zaokrągleniem 90°, tak że sonda sięga około 1 metra poniżej powierzchni wody. Poziom wody jest utrzymywany tak, aby sonda była stale zanurzona i tym samym dostarczała niezawodne poziomy stężenia oleju. Gdy poziom stężenia przekroczy krytyczną wartość, pobieranie wody zostaje zatrzymane, aby umożliwić olejowi osadzenie się do usunięcia. Klient wskazał, że konieczne jest rozwiązanie o niskich wymaganiach konserwacyjnych, ponieważ zbiornik jest bezzałogowy. Ponadto, rozwiązanie obejścia (bypass) nie było możliwe do zastosowania, dlatego wybrano GPP jako najlepsze dostępne rozwiązanie.

wykrywanie weglowodorów w wodzie morskiej
